Java Neo Carbon Folding Bike

Aggiorniamo la lista delle bici pieghevoli in fibra di carbonio con l'arrivo dell'ultimo modello della marca cinese Java Bikes, la Java Neo:

Avevamo notato questa bici seguendo l'Eurobike 2017; da allora a parte le classiche foto da esposizione non ne avevamo avuto più notizie.
 Qualche giorno fa, sbirciando su un notissimo webstore asiatico abbiamo incontrato parecchie foto dei dettagli e persino un video promozionale girato in Italia (Verona).

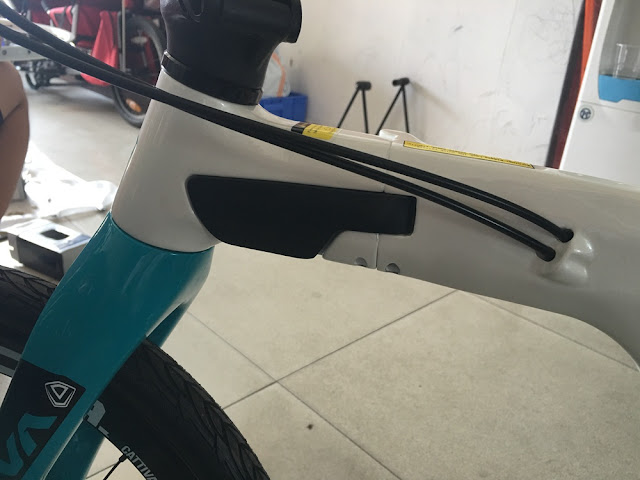

A nostro parere sembra una bici interessante; a continuazione alcuni dettagli della cerniera e del passaggio interno dei cavi.

 I cerchi sono da 20" (406mm) e monta copertoni Maxxis Overdrive Elite 20"x1,35 (il disegno del battistrada ricorda un po' i marathon Racer di Schwalbe).

L' impianto frenante è gestito da dischi ad azione meccanica Sram Avid BB5. La trasmissione è dotata di ben 11 velocità con cassette 11-28, guarnitura da 53T e cambio Shimano 105 .

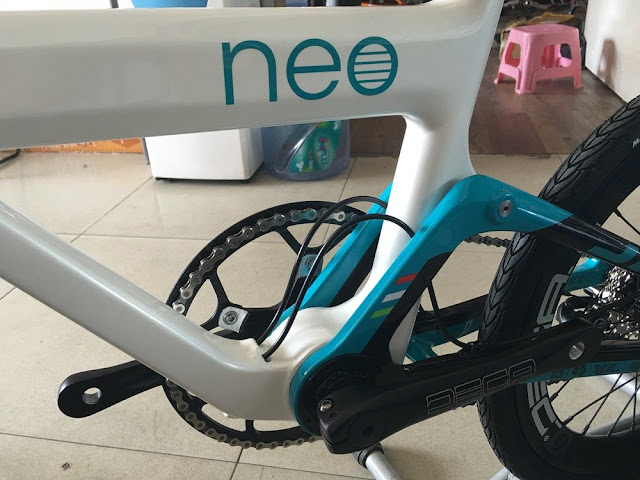

La piega chiaramente ricorda  lo stile Brompton, ma il carro posteriore in questo caso ha una piccola particolarità, infatti si può apprezzare una soluzione interessante dove l'asse di rotazione coincide con il movimento centrale; comunque sia bisognerà capire se questa scelta ha delle criticità.

Dettaglio della levetta di sgancio del carro posteriore e del sistema di blocco dotato di un perno passante ricoperto da un materiale plastico (una sorta di "ammortizzatore").

Misure da piegata approssimative:
 Larghezza: 74,5cm Profondità: 35cm  Altezza. 62cm

Peso: circa 10kg
Il prezzo sarebbe di circa 1250€ senza dazi doganali.

Scheda tecnica un po' "sgrammaticata" pescata sulla pagina facebook di un rivenditore:

Ulteriori info su: javabikes.com

Per approfondire dai un'occhiata agli altri modelli di bici pieghevoli in fibra di carbonio:
Carbon Fiber Folding Bikes: Bici Pieghevoli in Fibra di Carbonio - Part 1
Carbon Fiber Folding Bikes: Bici Pieghevoli in Fibra di Carbonio - Part 2
Duende Handmade Folding Bike
Java Lampo Carbon Folding Bike

Il post verrà aggiornato se incontreremo altre info/notizie su questo modello.

Alla prossima!

Duende Handmade Carbon Folding Bike

In questo post vorrei parlarvi di un impressionante progetto artigianale che ho seguito con moltissimo entusiasmo sin dall'inizio.
Un esemplare unico, la  bici pieghevole Duende:

Si tratta di una bici pieghevole in fibra di carbonio disegnata, costruita e montata interamente a mano senza l'ausilio di strumenti industriali; addirittura alcuni attrezzi sono stati realizzati ad hoc per poter creare alcune parti del telaio della bici.

Il progetto è maturato nella mente geniale dell'autore mentre meditava con l'intenzione di voler alleggerire la sua Oyama Rockaway realizzando alcune componenti in carbonio come piantone sterzo e forcella. Da li è nato il progetto Duende, con l'obiettivo principale di creare una bici che pesasse il meno possibile ed offrisse eccellenti prestazioni; infatti con poco meno di 7.4kg stiamo parlando di una della bici pieghevoli più leggere in circolazione.

 "Perché Duende?

Nel folklore spagnolo il Duende è un folletto, un elfo che rappresenta quello spirito magico, quella forza misteriosa da cui l'artista viene pervaso nel culmine dell'atto creativo."

Dietro a questa impresa, circa 122 settimane di lavoro c'è quindi una sola persona, Juan Moreno Crespo un designer aeronautico e progettista meccanico sivigliano grande appassionato di aeromodellismo e di bici pieghevoli. Duende è anche il nome dei modellini degli aeroplani da lui stesso costruiti.

(clicca sulla foto per ingrandirla)

Da notare il passaggio interno dei cavi e lo snodo centrale del telaio e del piantone sterzo che utilizzano le pratiche clip di chiusura in stile Brompton:

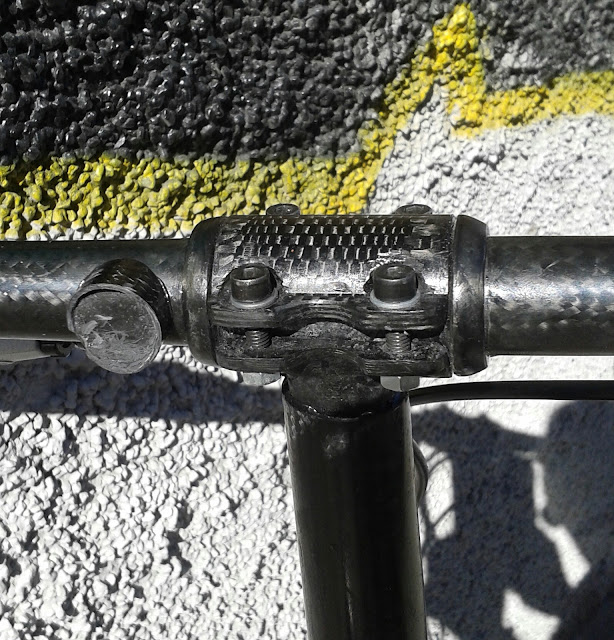

Gli  assi di rotazione delle due cerniere sono in acciaio, per lo snodo del telaio sono stati applicati una lamina di rinforzo in metallo ed anche due boccole di ottone. La clip della chisura del piantone sterzo utilizzata è esattamente quella della Brompton, mentre per il telaio ne è stata creata una sovradimensionata in fibra di carbonio ed i perni sono stati sostituiti con due M8 in titanio.

Altri dettagli interessanti sul sistema studiato per bloccare i due semitelai della bici ed il manubrio quando viene piegata:

 Per accoppiarli sono stati utilizzati dei magneti di neodimio con la polarità adeguata alloggiati in un tubo guida.

Qualche dato tecnico:

Telaio, forcella, piantone sterzo e manubrio in fibra di carbonio

Wheel base: 1000mm

Cerchi da 20" Kinetix-pro e pneumatici Schwalbe Kojak 20"x1.35"

Trasmissione 9 Spd, cambio posteriore Shimano Tiagra e cassette 11-25T

Guarnitura FSA K-Force Light Mega Exo in fibra di carbonio, corona da 50T

Freni Caliper

Leve freni Avid Speed Dial SL

Reggisella 33.9mm in alluminio 2014 SDG I-Beam 410gr
Sellino SDG Bel Air FX

Dimensioni da piegata: 77x77x35cm

Peso: 7,4kg con pedali estraibili MKS AR-2 Ezy inclusi.

L'interno del tubo verticale è stato rivestito con uno strato di materiale plastico duro di un millimetro di spessore per evitare che il reggisella in alluminio trasmetta lo sforzo direttamente sulla fibra di carbonio. La bici chiaramente non è stata testata con la tecnologia industriale ma comunque sia sono stati messi in atto tutti gli accorgimenti necessari per permetterne l'utilizzo ordinario da parte di una persona di media statura (il proprietario pesa 85kg). Grazie al Sig. Juan Moreno Crespo per averci fornito foto e dettagli interessanti della sua favolosa creatura, ma soprattutto per averci raccontato un po' della sua storia.

Chapeau Maestro!!

 Ulteriori informazioni, foto ed altri particolari video interessanti sul profilo Instagram dell'autore www.instagram.com/juanmorenocrespo/

Carbon Fiber Folding Bikes: Bici Pieghevoli in Fibra di Carbonio - Part 2

Aggiorniamo un po' la nostra lista di bici pieghevoli in fibra di carbonio;
 come vedrete più avanti alcuni modelli li avevamo già "conosciuti" nei vecchi post del blog.

Iniziamo con un marchio statunitense emergente nel mondo delle pieghevoli, Allen Sports, che offre all'interno del suo catalogo anche due modelli in fibra di carbonio:

Allen Sports Ultra X

Frame: Carbon Fiber

Forks: Carbon Fiber
Front Derailleur: Shimano
Back Derailleur: Sram X9 10 Speed
Rims: Alexrims Carbon
Crank Set: FSA Carbon
Speed: 20
Tires: 20" x 1-1/8"
Wheel Size: 451MM
Shifters: Sram X9 Trigger
Weight: 18.75 LB / 8.5 KGs

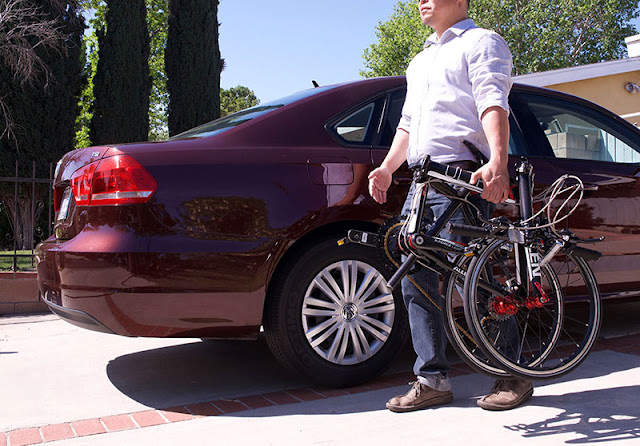

Folded Dimensions: 85cm x 35cm x 70cm
Prezzo circa 5000 USD

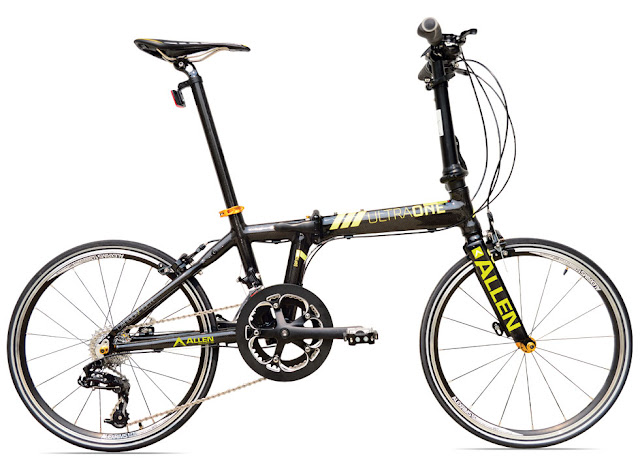

Allen Sports Ultra 1

Frame: Carbon Fiber

Forks: Carbon Fiber
Front Derailleur: Shimano
Back Derailleur: Sram X9 10 Speed
Rims: Alexrims Alloy

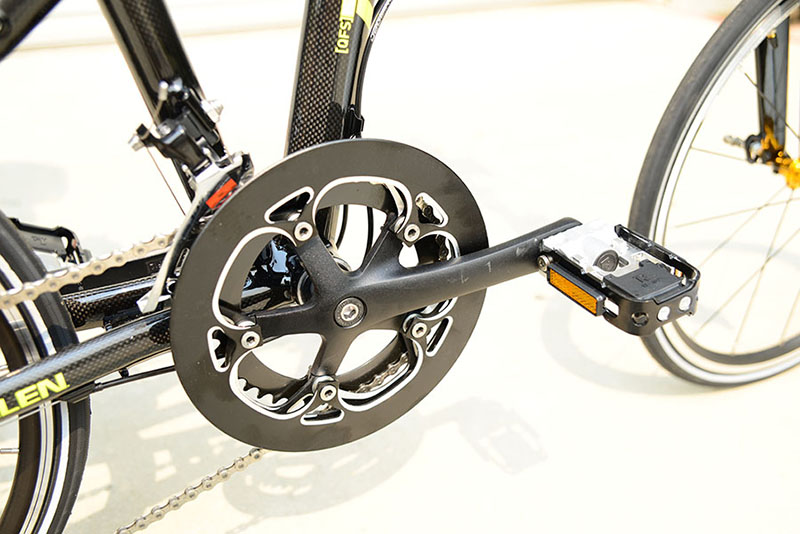

Crank Set: Lasco
Speed: 20
Tires: 20" x 1-1/8"
Wheel Size: 451MM
Shifters: Sram X9 Trigger
Weight: 23.15 LB / 10.5 KGs
Folded Dimentions: 85cm x 35cm x 70cm
Prezzo circa 2800 USD

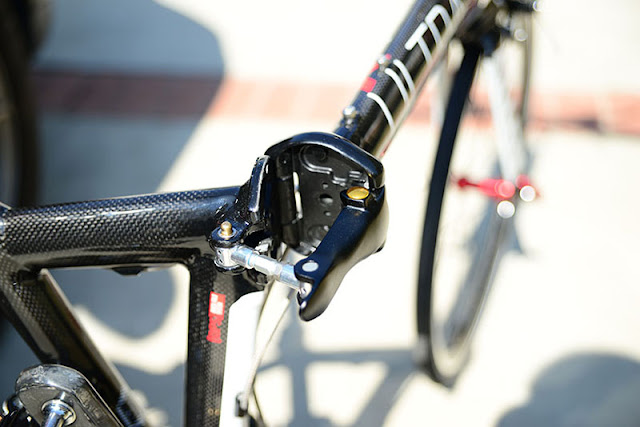

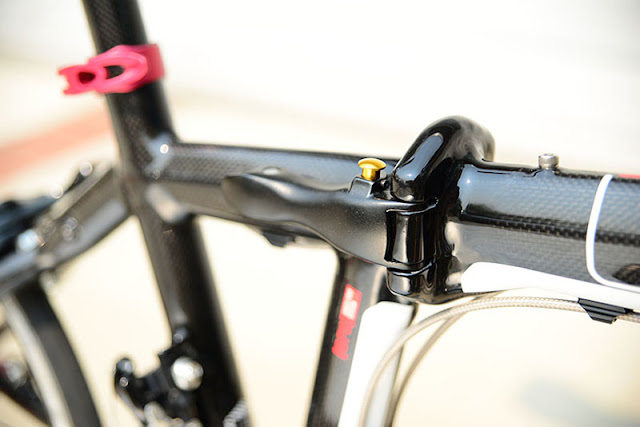

Il sistema di chiusura del telaio e del piantone sterzo sembrano identici a quelli delle Ubike Speedster Carbon, a dire il vero a me sembrano proprio le stesse bici; presumibilmente si tratta di una specie di "rebranding" o di un accordo commerciale per offrire questi modelli sul mercato nordamericano.
Date un'occhiata a questo vecchio post sulle Ubike Folding Bikes

Altre info e schede tecniche dettagliate sul sito ufficiale di  Allen Sports

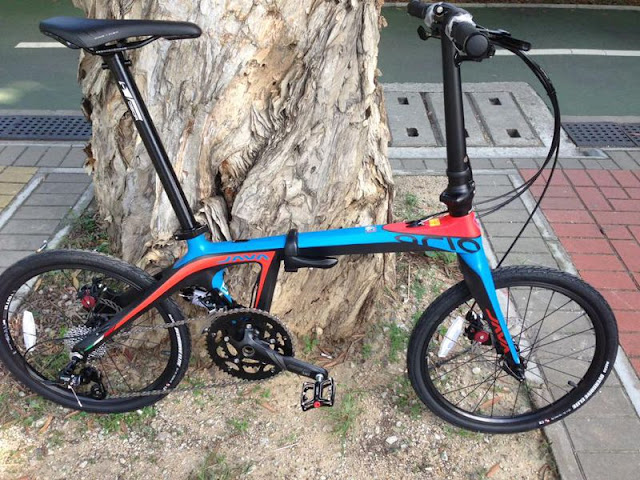

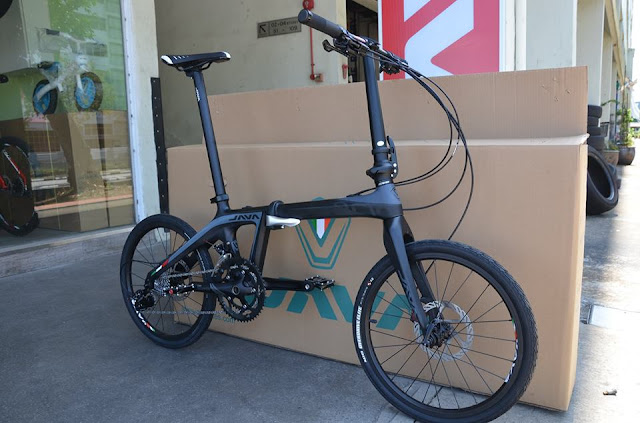

Andiamo avanti con la Java Carbon Air (sul telaio c'è scritto Aria) 20S che sembra sia finalmente disponibile sul mercato asiatico (il prezzo si aggira intorno ai 2000 SGD, circa 1500 USD).

Frame Carbon T1000
Weight: 8,2 kg (dato del fabbricante)
Wheel-size: 20"
Tyre: Maxxis Overdrive 20 x 1.35 max 100psi
Fold Type: JAVA SQC Centre Folding
Chain-ring: PROWHEEL OUNCE 50/34T 170mm 110 TT
Speeds: 20(2x10)
Front and Rear Derailleur: SRAM APEX
Cassette: SRAM PG 1050 11-26T
Chain: KMC 10 Speed
Brake System: AVID BB5 with 160mm Front and Rear Disc Rotors
Seatpost: JAVA 33.9mm x 550mm
Saddle: Fizik Nisene
Pedal: DECA
Max Rider Weight 110kg

In passato parlammo anche di un altro modello molto simile. la Java Lampo Carbon Folding Bike
 A suo tempo non riuscimmo ad ottenere molte informazioni, magari si trattava soltanto  del prototipo del nuovo modello Aria.

Ulteriori informazioni su Java Bikes

Anche in casa Strida stanno mettendo a punto un nuovo modello in fibra di carbonio dal peso di solo 8kg, parliamo della Strida C1. Per il momento non abbiamo dettagli tecnici e ci sono ancora poche info in rete.
Comunque sia a me sembra spettacolare:

Altre informazioni su Strida.com

Concludiamo con un modello che sembra stia suscitando reazioni abbastanza discordanti, soprattutto tra gli estimatori della Brompton.

Siamo stati tra i primi a parlarne, all'epoca venne presentato come un prototipo marcato Beiou durante il Taipei Cycle Show 2014:

Clone Brompton in Fibra di Carbonio - Carbon Fiber Brompton Clone

Aldilà del discorso sulle patenti, sulla "paternità" del disegno e sulla validità dell'utilizzo della fibra di carbonio per costruire una bici pieghevole ci sembrava che questa bici avesse dei dettagli parecchio interessanti come ad esempio le chiusure a sgancio rapido (Quick Release) del telaio e del piantone sterzo.

Poco tempo fa questo modello è tornato alla ribalta in rete sui vari forum e siti web del settore.
Infatti sembra che uno sconosciuto marchio coreano stia cercando di lanciare queste bici sul mercato anche attraverso una campagna di raccolta fondi su Indiegogo.

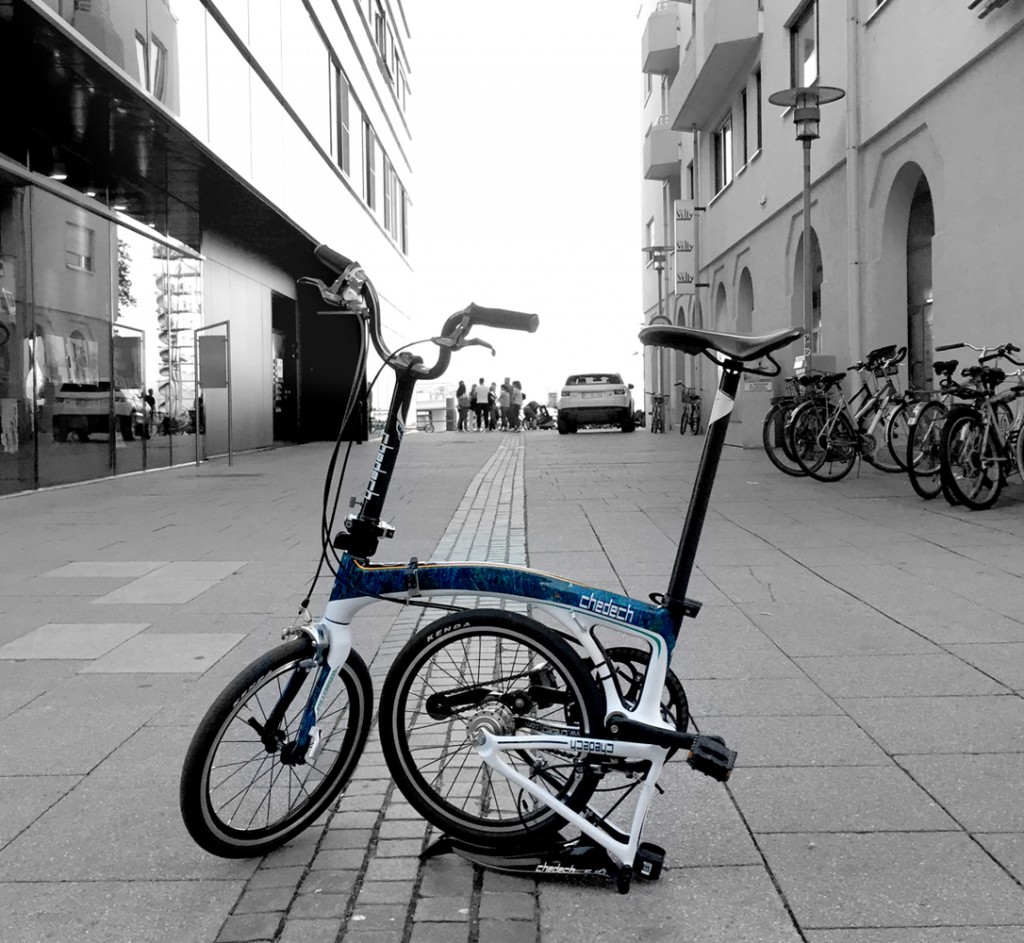

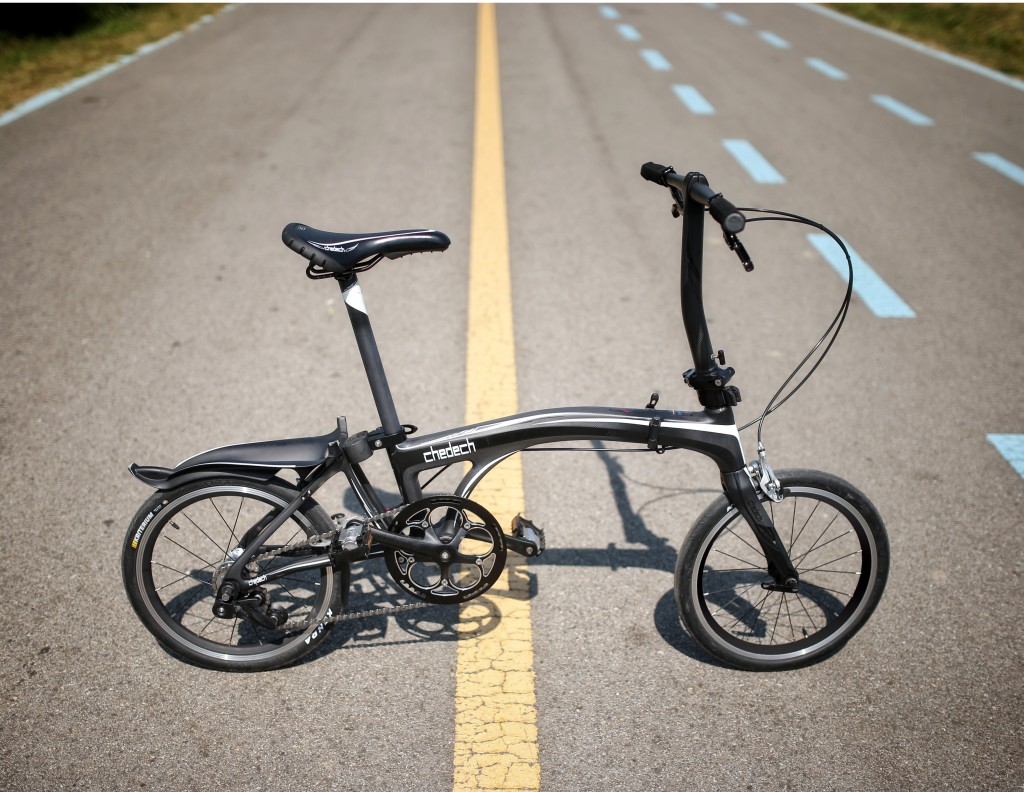

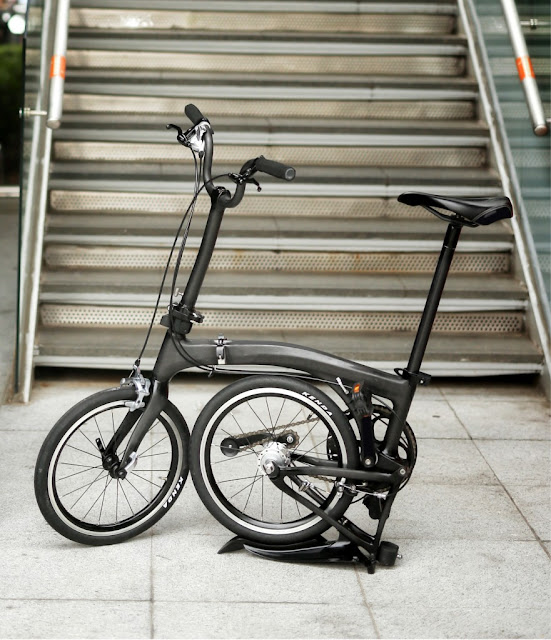

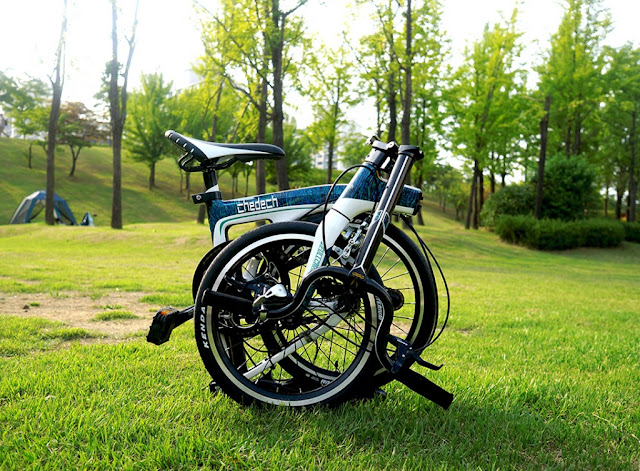

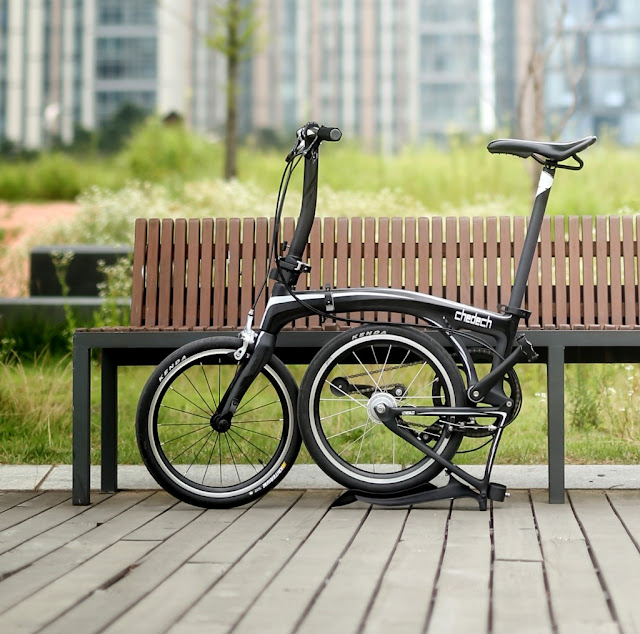

Il marchio in questione si chiama Chedech, ed offre un modello con cerchi da 18", trasmissione single speed o IGH Sturmey Archer 5Speed.

 Disponibile in nero o azzurro con manubrio flat o stile Brompton M. Pneumatici Kenda Kriterium 18"x 1,25". Peso dichiarato (senza pedali) 9kg per la 5Speed e 8Kg per la SS. Prezzo circa 2500USD.

Video promo:


Spedizione Gratuita in Italia ed Europa.
Contatto: info@foldingbikehouse.com

Fonte foto ed altre informazioni su Chedech.com

Altri modelli interessanti in fibra di carbonio qui: Carbon Fiber Folding Bikes: Bici Pieghevoli in Fibra di Carbonio Part 1
